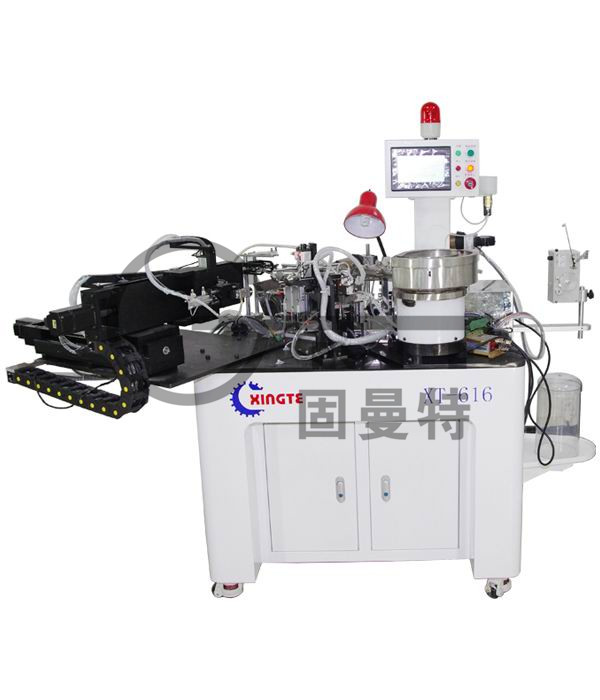

机型简介:
本机蜂鸣器线圈专用机型:适用于平板支架,带孔支架等,支架外径可以根据产品需求来做绕线机头。本机可根据客户产品的需求绕制醇溶和热风两种漆包线材,控制采用全中文触膜屏配合多轴运动控制系统,机械操作部分设计合理,简便易学。机械所采用金属材料都经过特殊化工艺处理经久耐用。机械运动部分全采用进口伺服马达和滚珠丝杆,直线导轨,进口轴承和送料震动盘,保证了产品的高效率和高精度;真正做到实现开机24小时稳定,高效生产;能与全自动化生产线及无人车间兼容配套。绕线方式为主轴飞叉绕线,可以根据产品需求任意角度出线,六工位旋转剪线,机械手上下料,自动装盘(可以选装)。
绕线机基本参数:
型号 |
GMT-518 |
飞叉轴数 |
1轴 |
规格 |
680(w)×1360(D)×1560(H)mm |
飞叉转数 |
Max. 4800rpm (根据飞叉的外径而不同) |
机器重量 |
约420kg |
适用线径 |
0.02-0.45(mm) |
电源 |
AC220V±10%单相50/60Hz |
线圈高度 |
Max. 10mm |
消耗电力 |
约2.8KvA |
线圈外径 |
Max. ø30mm |
气源 |
约0.4MPa以上 |
旋转方式 |
6 工位 |
主轴方向 |
顺时针/逆时针 |
切线方式 |
气压切断 |
步序记忆容量 |
9999 |
线圈溶接方式 |
绕线前先预热夹具 绕线后通过加热器加热固定 |
控制系统 |
触摸屏 |
脱模剂涂抹方式 |
间歇或连续涂抹 |
控制轴数 |
4轴 |
张力器 |
伺服张力器 |
上料方式 |
震动盘 |
下料方式 |
气缸抓取 |
温度 |
0-700°C |
每小时产能 |
1500PCS(每层26圈,4层) |
线圈内径 |
根据支架尺寸 |
