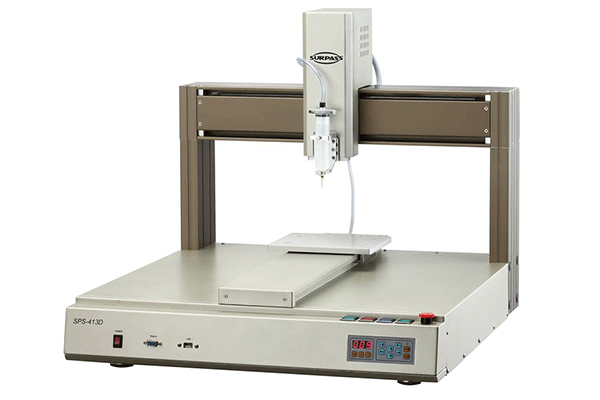

三轴自动点胶机

【产品说明】

1、可代替人工的特定点胶作业,实现机械化生产;

2、操作简单便利、工作高速精确;

3、编好的程式文件可通过U盘上传/下载,方便资料的管理及保存;

4、机台上带有对针头的控制按键,不需要外接教导器,比同类产品调试更加方便;

5、教导盒采用LCD 5寸彩色屏显示;

6、机械运动状态下工作声音小,不会给生产场地造成噪音污染;

7、可实现3D点胶系统,无论任何复杂的点胶形状及路径都可以精准完成;

8、可以选配单管或多管点胶,在实现不同胶水或点胶路径时提升工作效率;

9、使用于各式需求点胶产业,如:一般常见的UV胶、siliconEPOXY、红胶、银浆、AB胶、COB黑胶、导电胶、散热铝胶、瞬间胶、锡膏等点胶,皆可使用在D系列设备上。



【产品规格】

型号                  GMT-108S

行程范围X/Y/Z         400/400/100(mm)

台面最大负载          10KG

Z轴最大负载           4.5KG

移动速度XY/Z          0.1-800/400(mm/sec)

解析能力              0.01mm/Axis

重负精度              ±0.01mm/200mm

程序记录容量          1000组、每组4000points(可支持UCOPY)

显示方式              5.0英寸LCD彩屏

马达系统              日本进口微步进级精密马达

运动模式              点到点、连续线段

传动方式              日本同步带 精密直线导轨

运动补差功能          3 axis(3D立体空间任意路线皆可)

编辑模式              教导盒或电脑文件输入

I/O信号               6ln puts6 Out puts

输入电源              AC/220V/350W

工作环境温度          5-40

工作环境湿度          20-90%no condensation

外形尺寸(mm       615*660*565

整机重量(kg)           78.5KG





【应用领域】

   LED封装         PCB电子零件固定及保护        LCD玻璃机板封装接着

   移动电话机板涂布或按键点胶      ★扬声器点胶    ★电池盒点胶封合

   汽车零件涂布    ★五金零件涂布接着              ★定量液体/气体填充涂布

   芯片绑定        ★电源部件封装                  ★半导体封装
